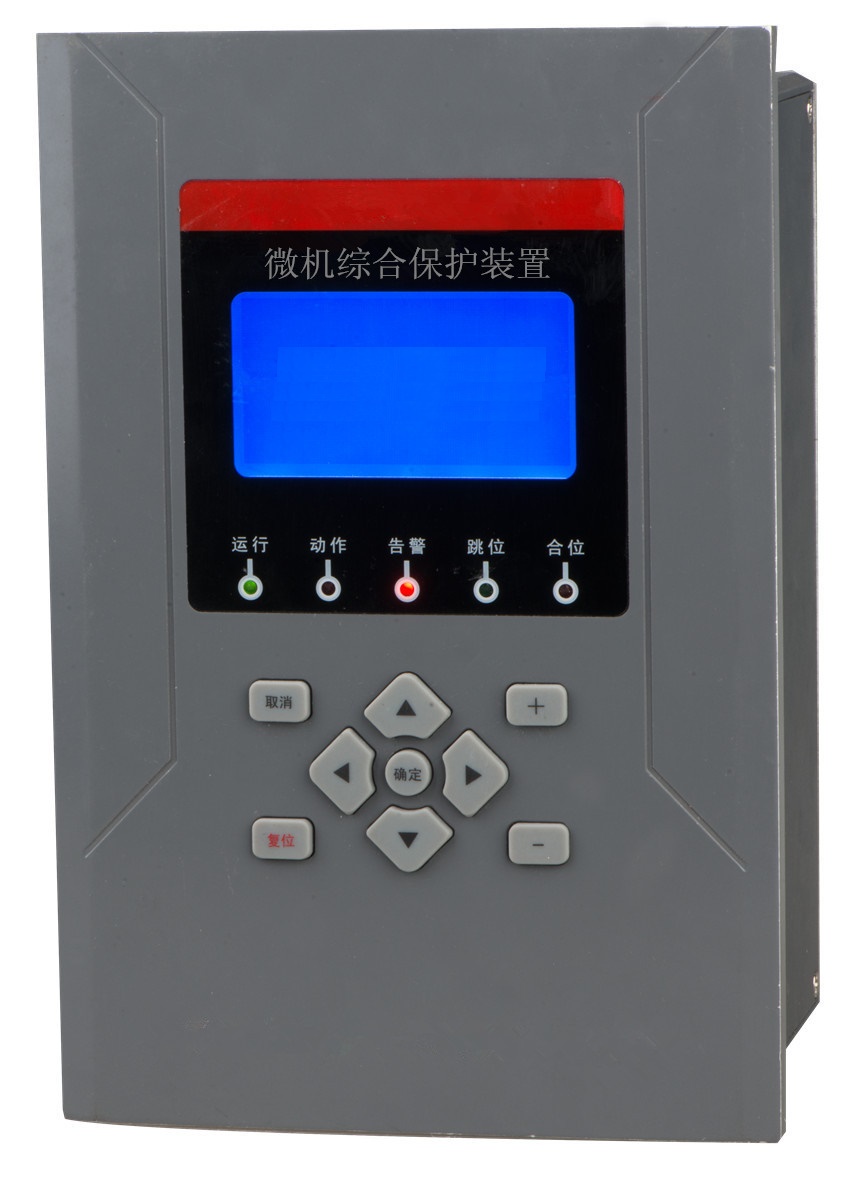

MPW-805K 电动机保护测控装置

数字式保护测控装置适用于66kV及以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、进线备投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装，也可就地安装于高低压开关柜。

具体型号划分：

名称	综合保护测控装置	电动机保护装置	进线保护装置	电流保护装置	电压保护装置
应用范围	线路、变压器、母联、电容器	高压电动机	进线保护，进线备投自复功能。	线路、变压器、母联	PT保护测控

微机保护装置功能配置表

功能	功能介绍	综合保护	电动机保护	进线备自投保护	电流型保护	电压型保护
保护功能	电流速断保护	√	√	√	√
	限时电流速断保护	√		√	√
	定时限过电流保护	√	√	√	√
	(电流保护带低压闭锁，复压闭锁，方向闭锁)	√		√
	反时限过电流保护（一般、非常、极端）	√	√	√
	过负荷保护	√	√	√	√
	三相一次重合闸	√		√
	合闸后加速保护	√		√
	相间充电保护	√		√
	负序电流保护I段	√	√	√	√
	负序电流保护II段	√	√	√	√
	负序过流反时限保护		√
	零序过流保护（小接地系统）	√	√	√	√
	低电压保护	√	√	√		√
	过电压保护	√	√	√		√
	零序电压保护	√	√	√		√
	低频减载保护	√
	电动机启动时间过长保护		√
	备自投或自复			√
	重瓦斯保护(非电量1)	√	√		√
	超高温保护	√			√
	轻瓦斯保护(非电量2)	√	√		√
	温度高保护(非电量3)	√	√		√
	CT断线告警	√	√	√	√
	PT断线告警	√	√	√		√
遥测遥信	电流、电压、有功、无功、功率因数、频率	√	√	√	√	√
遥测遥信	10路遥信量	√	√	√	√	√
事件记录	保护事件	√	√	√	√	√
	告警事件	√	√	√	√	√
	遥信变位事件	√	√	√	√	√
	操作记录事件	√	√	√	√	√
	事故变位次数统计	√	√	√	√	√
控制	就地/远方分、合闸	√	√	√	√	√
	远方定值修改	√	√	√	√	√
	远方保护投/退	√	√	√	√	√
跳合位	跳位、合位指示	√	√	√	√	√
跳合位	跳合位异常告警	√	√	√	√	√
通讯	RS485	√	√	√	√	√

1.2装置特点

采用全密封式结构，具有良好的抗震、防尘性能
小型化设计，体积小，重量轻，外形美观，安装方便
采用独特的可靠性设计，无可调元件，装置稳定性好，抗干扰性强
全汉化液晶显示，人机界面清晰易懂，操作整定极为方便
装置供电电源、控制回路均为交直流两用
具有RS485总线串行通信口，并集成了MODBUS标准通信规约
具有事件顺序记录功能，可记录64条事件，数据掉电不丢失
具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持

1.4装置结构

1.4.1结构

采用标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。

1.4.2插件

本装置的插件上包括CPU插件、AC和TRIP插件：其中CPU插件为装置的核心，为高度集成的CPU,其中包括了RAM、FlashMemory和AD等芯片的功能；AC插件包括电源和模拟量采集；TRIP插件包括出口、开入。

1.4.2.1CPU

1）CPU系统

CPU系统由微处理器CPU、RAM、ROM、FlashMemory等构成。包括高性能的16位微处理器CPU，大容量的ROM、RAM及FlashMemory，使得该CPU模件具有极强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据，可记录的事件数不少于500次。保护定值等运行配置信息也存入该存储器中，这些信息在装置掉电后均不会丢失。

2）开关量输入及输出部分

开入量分为内部开入和外部开入，内部开入采用DC5V开入，电源由装置电源本身提供，外部开入采用一级光耦，实现DC220V直接输入电平。

开出是用于驱动出口的继电器，共有3个，两个为跳闸继电器，一个为合闸继电器。

3)通信部分

本插件内含通信速度极高、具备通用性接口的RS485总线网络芯片，RS485网为本装置接入系统的主要通信接口。

4)时钟回路

插件内设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池以掉电保持。

另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。

1.4.2.2开入、开出及操作回路

1)外部开入回路：设置有10路外部开入回路，装置软件采取了防抖措施，避免了误发信。

2)逻辑继电器：逻辑继电器由CPU插件直接驱动，这类继电器包括：跳闸继电器、合闸继电器。

1.4.2.3交直流回路
